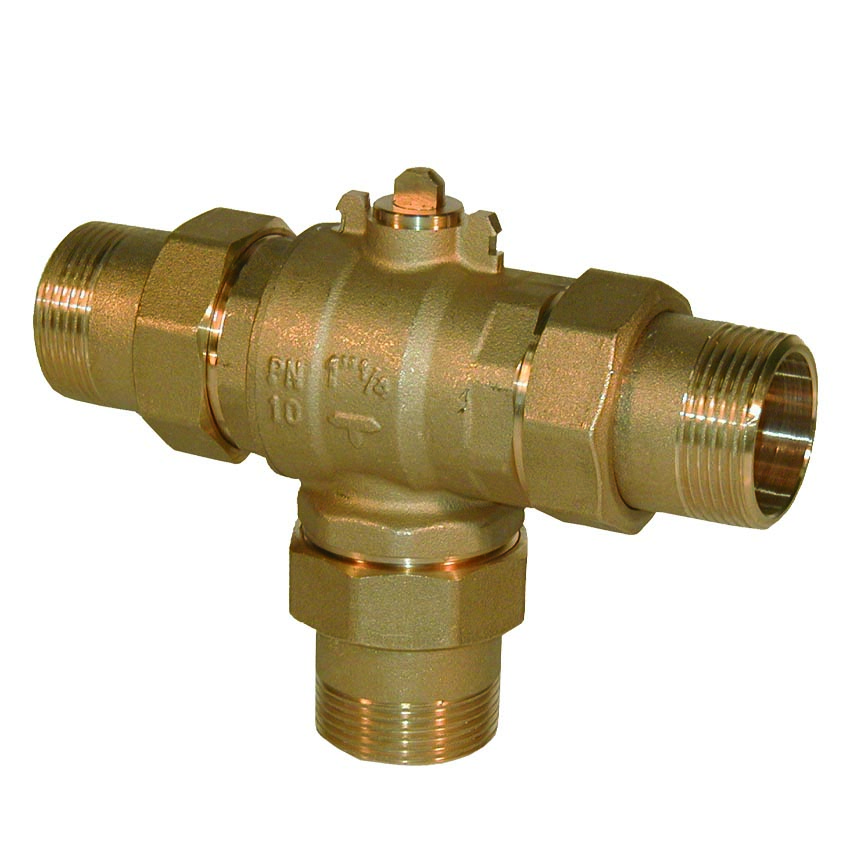

VALVOLA A SFERA MOTORIZZATA A 3 VIE DEVIATRICE LATERALE
Codice Prodotto: 112447
Versione:
Il corpo valvola è dotato di una sfera la cui particolare lavorazione
permette l'uscita del flusso, in ingresso dalla via comune
laterale (A), direttamente dall'altra via laterale (B) o la
deviazione su quella centrale (C).
Questa manovra si ha per rotazione della sfera di 90°, con l'
indicazione esterna della posizione della via aperta, diretta o
deviata centrale, anche con servomotore innestato.
La valvola motorizzata può essere comandata da:
un termostato-cronotermostato a 3 contatti con contatto in deviazione
(se monta un servomotore con comando a 3 fili)
un termostato-cronotermostato con contatto d'interruzione (se monta
un servomotore con comando a 2 fili e relè incorporato).
Caratteristiche tecniche:
Impiego: impianto a pannelli solari con integrazione caldaia
Fluido: acqua, soluzioni glicolate
Corpo: ottone
Tenute: PTFE/EPDM
P.E.: 10 bar
T.E.°C: -10° ÷ +110°C
La valvola è azionata da un servomotore elettrico bidirezionale con
rotazione di 90° reversibile, accoppiato al corpo valvola con un
innesto rapido a baionetta.
Installazione: La valvola di zona a 3 vie deviatrice laterale deve
essere installata sulla tubazione dell'impianto in modo di avere la
via laterale (A) come via comune
