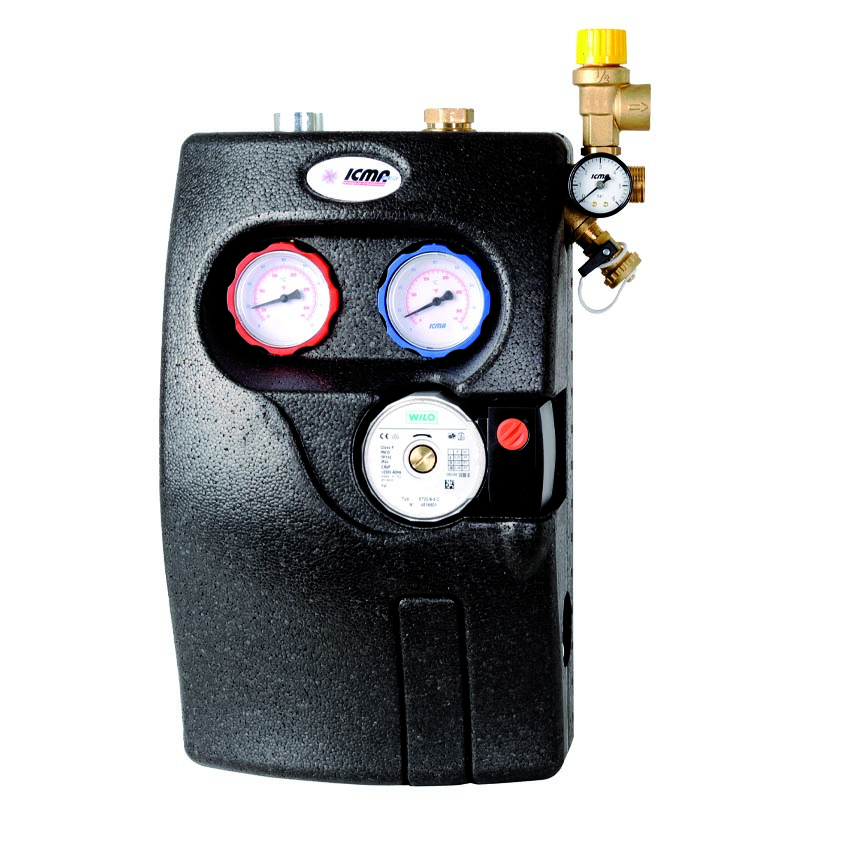

GRUPPI PREASSEMBLATI PER SOLARE

Composto da valvole a sfera di intercettazione con termometro
sull'andata e sul ritorno, con circolatore specifico per impianti
solari, gruppo di scarico aria, valvola di sicurezza a 6 bar,
rubinetto di carico e scarico per effettuare il lavaggio
dell'impianto prima del carico, flussometro 0-12 lt/min per regolare
la portata, valvola di ritegno antigravità, manometro, guscio di
isolamento termico.
I moduli solari vengono utilizzati nei circuiti primari degli
impianti solare e hanno la funzione di presiedere la gestione del
ciclo ermodinamico del fluido termovettore durante il percorso
tra i panneli solari termici ed il serbatoio di accumulo
dell'acqua calda.
Nei pannelli solari termici il fluido termovettore, grazie alla
radiazione solare, aumenta la sua temperatura e perciò il suo
potere termico. Nel serbatoio di accumulo invece il fluido
termovettore attraversa uno scambiatore di calore e cede gran parte
del suo calore all'acqua presente nel serbatoio.
L'acqua calda presente nell'accumulo sarà poi utilizzata per il
riscaldamento degli ambienti o per la produzione di acqua
calda sanitaria.
I moduli solari gestiscono questo processo e sono costituiti
essenzialmente da un circolatore con adeguate caratteristiche
prestazionali (portata e prevalenza) e da vari dispositivi di
regolazione e di controllo che governano il funzionamento del
circuito stesso.
Caratteristiche tecniche:
Norma: D.M.174 del 06/04/2004 - D.M.37-22/01/2008
Fluido: acqua /soluzioni glicolate 50%
P.E.: 10 bar
Taratura lVDS: 6 bar
TE fluido: 110° ÷ + 160 °C
T. ambiente: 40°C
T. VDS: -30° + 160°C
Attacco impianto: 3/4"M
Attacco VDS: 1/2"F
Caratteristiche tecniche circolatore:
Circolatore elettronico: WILO S165 Yonos PARA ST 15/6 RKC
Segnale comando circolatore: ON/OFF
INT.: 130 mm
Attacchi: 1"M
Alimentazione elettrica: 230V - 50/60Hz
Gr.protezione: IPX4D
A richiesta fornibile con centralina elettronica
