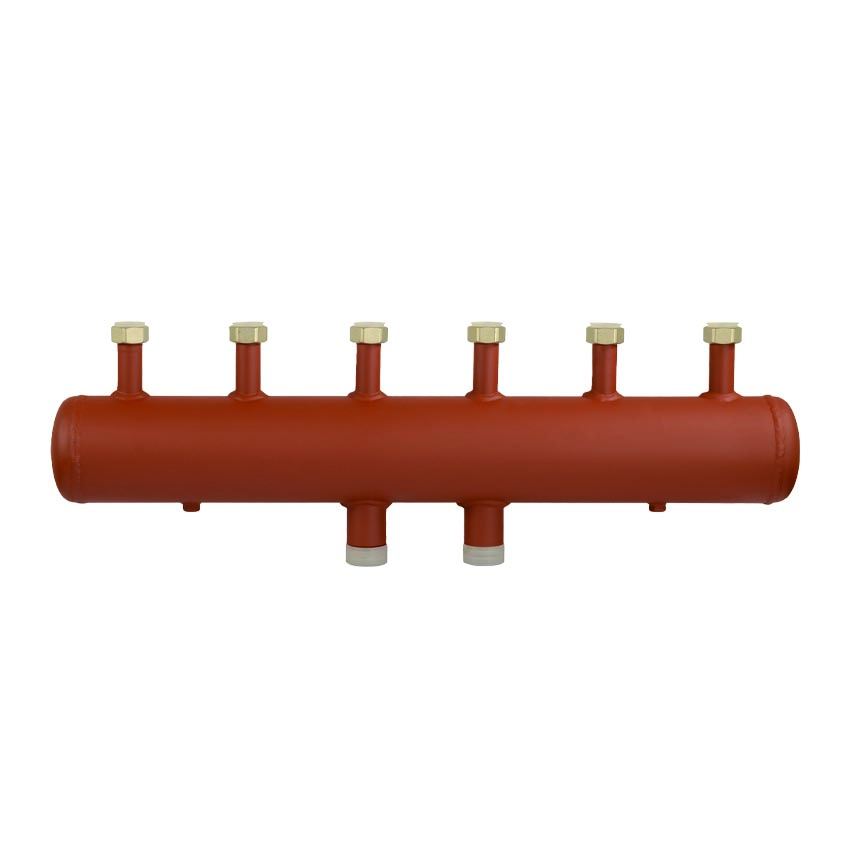

COLLETTORE PER GRUPPO DI RILANCIO
Codice Prodotto: 111716
Versione:
Collettore monotubo multifunzione di dimensioni compatte, racchiude
le funzioni di separatore idraulico e collettore di distribuzione
per gruppi di rilancio.
FUNZIONAMENTO
La funzione di compensatore serve per separare idraulicamente il
circuito di produzione del calore dall'impianto di utilizzazione
quando i due circuiti sono caratterizzati da esigenze di portata
differenti. La funzione del collettore consente di distribuire il
fluido termovettore alle varie zone nella quantità prevista dalle
caratteristiche della zona stessa tramite le relative pompe.
Caratteristiche tecniche:
Corpo: acciaio al carbonio EN 10255
Fluido: acqua
P.E.: 5 bar
T.E.: 90°C
DN zone: 1"
INT. zone: 125 mm
DN generatore: 1" 1/4
DN corpo: 100
| 060090 | COIBENTAZIONE | ø: 1"1/4 - H: 627 - L: 192 - P: 180 |
| 060144 | COIBENTAZIONE | ø: 100 - H: 1640 - L: 378 - P: 355 |
| 060094 | COIBENTAZIONE | ø: 80 - H: 1286 - L: 326 - P: 305 |
| 060093 | COIBENTAZIONE | ø: 65 - H: 1124 - L: 245 - P: 240 |
| 060091 | COIBENTAZIONE | ø: 1"1/2 - H: 710 - L: 192 - P: 180 |
| 060089 | COIBENTAZIONE | ø: 1"- H: 470 - L: 165 - P: 150 |
| 060092 | COIBENTAZIONE | ø: 2" - H: 875 - L: 192 - P: 210 |
| 060117 | COIBENTAZIONE PER COLLETTORE | Zone: 2 - INT. mm: 125 |
| 060118 | COIBENTAZIONE PER COLLETTORE | Zone: 3 - INT. mm: 125 |
| 060134 | COIBENTAZIONE PER COLLETTORE | Zone: 2 - Dimensioni mm: H 300 L 555 P 123 |
| 060135 | COIBENTAZIONE PER COLLETTORE | Zone: 3 - Dimensioni mm: H 300 L 805 P 123 |
| 060136 | COIBENTAZIONE PER COLLETTORE | Zone: 4 - Dimensioni mm: H 300 L 1055 P 123 |
| 060137 | COIBENTAZIONE PER COLLETTORE | Zone: 5 - Dimensioni mm: H 300 L 1305 P 123 |
| 060138 | COIBENTAZIONE PER COLLETTORE | Zone: 6 - Dimensioni mm: H 300 L 1555 P 123 |
| 111616 | COLLETTORE COMPLANARE PER CALDAIA | Zone: 3 - Dimensioni mm: H 350 L 812 |
| 111619 | COLLETTORE COMPLANARE PER CALDAIA | Zone: 6 - Dimensioni mm: H 350 L 1562 |
| 111618 | COLLETTORE COMPLANARE PER CALDAIA | Zone: 5 - Dimensioni mm: H 350 L 1312 |
| 111617 | COLLETTORE COMPLANARE PER CALDAIA | Zone: 4 - Dimensioni mm: H 350 L 1062 |
| 111615 | COLLETTORE COMPLANARE PER CALDAIA | Zone: 2 - Dimensioni mm: H 350 L 562 |
| 111715 | COLLETTORE PER GRUPPO DI RILANCIO | Zone:2 - Dimensioni mm: H 244 L 535 |
| 111716 | COLLETTORE PER GRUPPO DI RILANCIO | Zone:3 - Dimensioni mm: H 244 L 535 |
| 111700 | COMPENSATORE E SEPARATORE IDRAULICO FILETTATO | Ø: 1" - Corpo DN: 80 |
| 111701 | COMPENSATORE E SEPARATORE IDRAULICO FILETTATO | Ø: 1" 1/4 - Corpo DN: 100 |
| 111702 | COMPENSATORE E SEPARATORE IDRAULICO FILETTATO | Ø: 1"1/2 - Corpo DN: 100 |
| 111703 | COMPENSATORE E SEPARATORE IDRAULICO FILETTATO | Ø: 2" - Corpo DN: 125 |
| 111704 | COMPENSATORE E SEPARATORE IDRAULICO FLANGIATO | DN: 65 PN10 - Corpo DN: 150 |
| 111705 | COMPENSATORE E SEPARATORE IDRAULICO FLANGIATO | DN: 80 PN10 - Corpo DN: 200 |
| 111706 | COMPENSATORE E SEPARATORE IDRAULICO FLANGIATO | DN: 100 PN10 - Corpo DN: 250 |
| 060139 | KIT DI FISSAGGIO |
