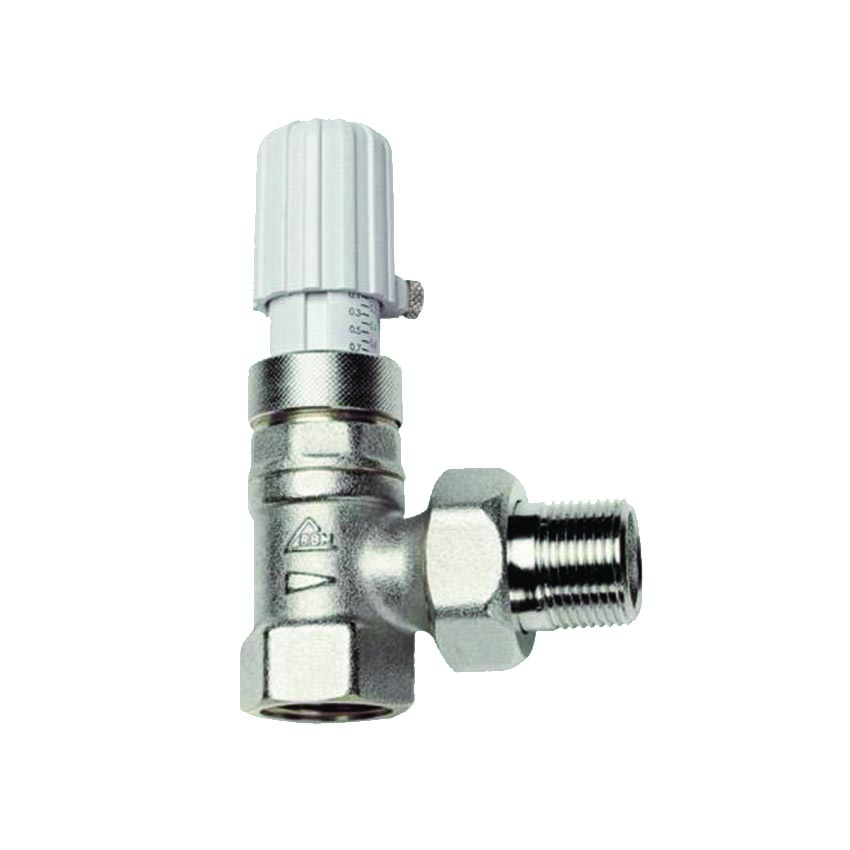

VALVOLA DI BY-PASS A PRESSIONE DIFFERENZIALE A SQUADRA
Codice Prodotto: 092041
Versione:
sono impiegate sugli impianti idrotermici e di condizionamento per
rinviare alla distribuzione primaria il fluido quando se ne
interrompe parzialmente o totalmente il passaggio attraverso una o
più valvole d'intercettazione inserite nei terminali dei
circuiti di distribuzione (corpi scaldanti,fan-coil, ventilconvettori
ecc.) ed alla chiusura delle valvole di zona.
Le valvole di by-pass trovano la loro collocazione:
- nell'inserimento fra le colonne montanti nella distribuzione
primaria
- sui collettori della distribuzione primaria.
La taratura delle valvole si effettua con l'allentamento della molla
di compressione utilizzando la manopola di comando.
La pressione differenziale risulta regolabile fino ad un massimo di 70
kPa (7000 mm H2O).Per impianti con più zone di
distribuzione, per una maggiore sensibilità nella regolazione, si
consiglia l'applicazione di più
valvole by-pass.
Caratteristiche tecniche:
Fluido: acqua/miscela acqua-glicole 50% max
Corpo: ottone
Tenute: EPDM
P.E.: 10 bar
P.taratura: 0,1 - 0,7 bar
T.E: 110 °C
| 110190 | PRESSOSTATO DI BLOCCO A RIARMO MANUALE PER RISCALDAMENTO | |
| 060359 | PRESSOSTATO DI MINIMA A RIARMO MANUALE PER RISCALDAMENTO | |
| 110165 | SEPARATORE D'ARIA | 1" - ottone - 113 mm |
| 110166 | SEPARATORE D'ARIA | 1" - ottone - 113 mm |
| 110167 | SEPARATORE D'ARIA | 1"1/2 - ottone - 124 mm |
| 110168 | SEPARATORE D'ARIA | 2" - ottone - 130 mm |
| 110169 | SEPARATORE D'ARIA | 2"1/2 - ghisa - 180,5 mm |
| 110171 | SEPARATORE D'ARIA | 3" - ghisa - 180 mm |
| 092040 | VALVOLA DI BY-PASS A PRESSIONE DIFFERENZIALE A SQUADRA | 3/4 |
| 092041 | VALVOLA DI BY-PASS A PRESSIONE DIFFERENZIALE A SQUADRA | 1 |
