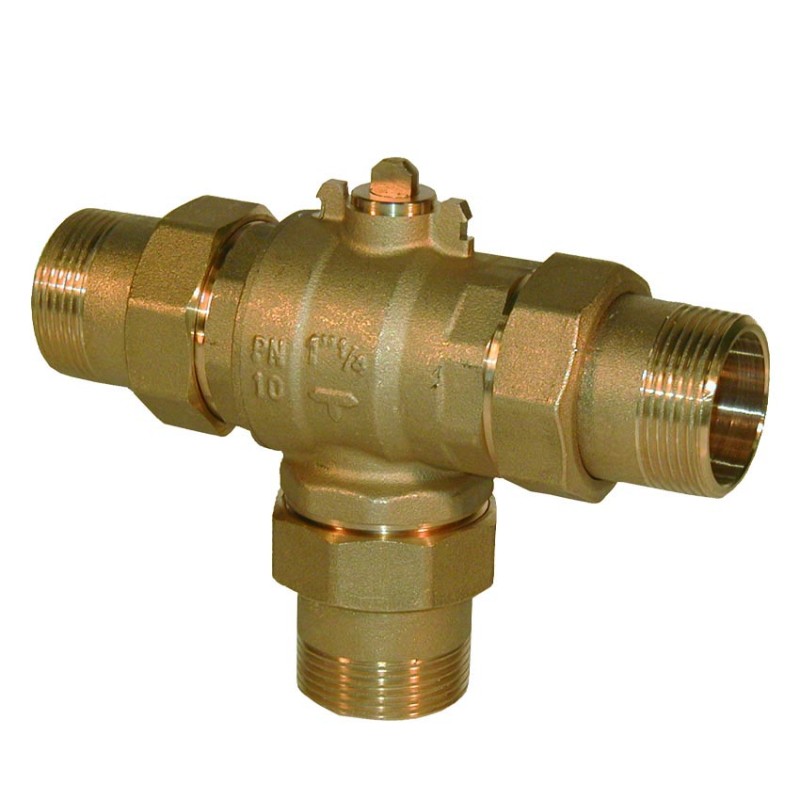

VALVOLA A SFERA MOTORIZZATA A 3 VIE DEVIATRICE LATERALE
Codice: 112447
Il corpo valvola è dotato di una sfera la cui particolare lavorazione
permette l'uscita del flusso, in ingresso dalla via comune
laterale (A), direttamente dall'altra via laterale (B) o la
deviazione su quella centrale (C).
Questa manovra si ha per rotazione della sfera di 90°, con l'
indicazione esterna della posizione della via aperta, diretta o
deviata centrale, anche con servomotore innestato.
La valvola motorizzata puo' essere comandata da:
un termostato-cronotermostato a 3 contatti con contatto in deviazione
(se monta un servomotore con comando a 3 fili)
un termostato-cronotermostato con contatto d'interruzione (se monta
un servomotore con comando a 2 fili e relè incorporato).
Caratteristiche tecniche:
Impiego: impianto a pannelli solari con integrazione caldaia
Fluido: acqua, soluzioni glicolate
Corpo: ottone
Tenute: PTFE/EPDM
P.E.: 10 bar
T.E.°C: -10° ÷ +110°C
La valvola è azionata da un servomotore elettrico bidirezionale con
rotazione di 90° reversibile, accoppiato al corpo valvola con un
innesto rapido a baionetta.
Installazione: La valvola di zona a 3 vie deviatrice laterale deve
essere installata sulla tubazione dell'impianto in modo di avere la
via laterale (A) come via comune
permette l'uscita del flusso, in ingresso dalla via comune
laterale (A), direttamente dall'altra via laterale (B) o la
deviazione su quella centrale (C).
Questa manovra si ha per rotazione della sfera di 90°, con l'
indicazione esterna della posizione della via aperta, diretta o
deviata centrale, anche con servomotore innestato.
La valvola motorizzata puo' essere comandata da:
un termostato-cronotermostato a 3 contatti con contatto in deviazione
(se monta un servomotore con comando a 3 fili)
un termostato-cronotermostato con contatto d'interruzione (se monta
un servomotore con comando a 2 fili e relè incorporato).
Caratteristiche tecniche:
Impiego: impianto a pannelli solari con integrazione caldaia
Fluido: acqua, soluzioni glicolate
Corpo: ottone
Tenute: PTFE/EPDM
P.E.: 10 bar
T.E.°C: -10° ÷ +110°C
La valvola è azionata da un servomotore elettrico bidirezionale con
rotazione di 90° reversibile, accoppiato al corpo valvola con un
innesto rapido a baionetta.
Installazione: La valvola di zona a 3 vie deviatrice laterale deve
essere installata sulla tubazione dell'impianto in modo di avere la
via laterale (A) come via comune
